    图文详解高亮液晶屏LVDS屏线

    发布时间:2019-11-29 阅读量:

      高亮液晶屏是一个新兴产品,厂家和用户之间因沟通不全面,或者因操作人员不专业,不了解户外高亮屏线特性,导致烧屏,导致纠纷,合作也不愉快。小编从专业角度图文详解高亮液晶屏LVDS屏线

      1、此资料是部分显示屏所使用的LVDS线汇总表,其中对LVDS接口插座、特征、编码等作了介绍。如果这些显示屏的LVDS线损坏,可供参考;

      2、由于1920X1080高清屏对应的数字板LVDS接口电路标准化较统一,可考虑通过更换LVDS线,对高清屏代用表中LVDS插座及排序不同的屏进行代用;

      3、由于非1920X1080显示屏对应的数字板LVDS接口电路标准化不统一,如果代用屏的机芯与被代用屏的机芯相同,则可考虑通过更改LVDS线,对标清屏代用表中LVDS插座及排序不同的屏进行代用;如果代用屏的机芯与被代用屏的机芯不同,则不能通过更改LVDS线,对这些屏进行代用。

      4、此资料汇总可能会有不准确之处,供大家参考,并请大家指出错误之处,谢谢!

      一、26寸以下(含26寸部分屏和三星2010年后32寸屏)

      参数:

      1366*768

      60Hz

      端子:FI-X30S1

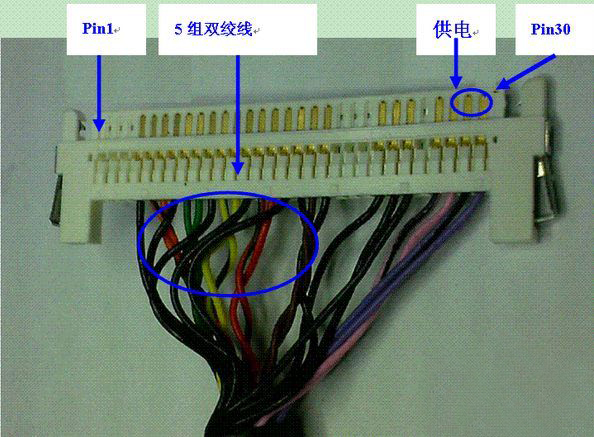

      特征:LVDS Pin 30,29,28供电 2、5组LVDS数据双绞线

      材料:A46-BB40DL-SSXH1G400 该接口适用于26寸以下(含26寸部分屏、2010年后三星32寸HD屏)分辨率为HD(1366*768) 的屏

      参数:

      1440*900

      60Hz

      1680*1050

      60Hz

      1920*1080

      60Hz

      端子:FI-X30S

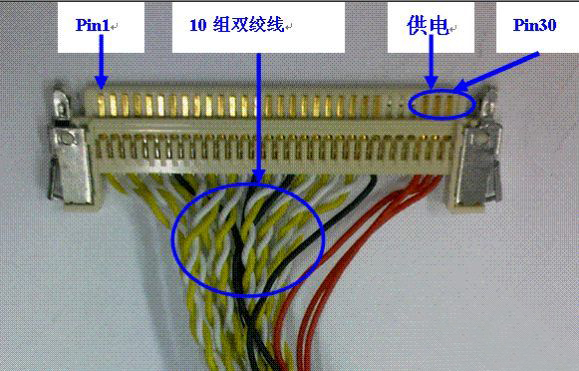

      特征:1、LVDS Pin 30,29,28供电 2、10组LVDS数据双绞线

      典型和材料号:46-AB250L-CM0C1G

      长度:250

      该接口适用于26寸以下(含26寸部分屏),除分辨率1366*768外的屏

      二、26寸以上(含26寸部分屏)

      参数:1366*768 60Hz

      端子:FI-X30S

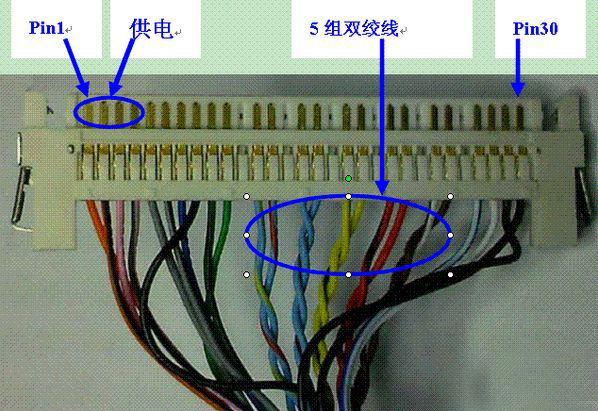

      1、LVDS Pin1--4 供电 2、5组LVDS数据双绞线

      46-AB45DL-LGXJ1G

      长度:450

      备注:该接口适用于26寸以上(含26寸部分屏)分辨率为HD即1366*768 的屏,主要使用于除三星屏外的其他厂家的高亮工业液晶屏,如LG,AUO,CMO,Sharp等,

      参数:1366*768 60Hz

      端子:FI-E30S

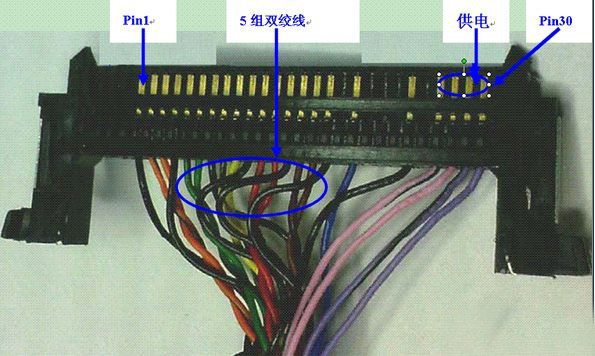

      特征1、LVDS Pin28--30 供电

      2、5组LVDS数据双绞线

      材料:46-BB350B-SS5H1G

      长度:350

      备注:该接口适用于32寸以上分辨率(1366*768)三星旧型号屏,如三星32寸SS5;2010年后HD屏不再使用该接口

      参数:1920*1080 60Hz

      端子:FI-RE51

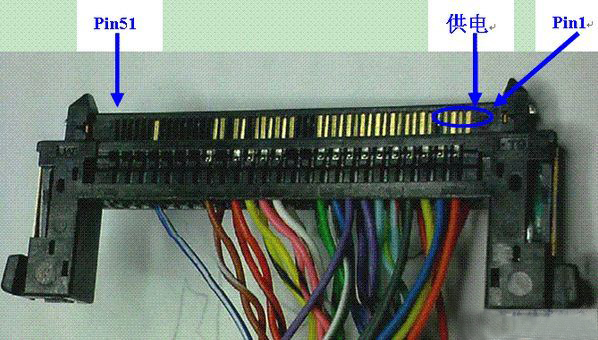

      特征:1、LVDS Pin1--4 供电

      材料: 46-FB40HL-SS9M1G

      长度:400

      备注:该接口适用于分辨率(1920*1080)三星屏,其他厂家panel 参考选用。

      参数:1920*1080 60Hz

      端子:FI-RE51

      特征:1、LVDS Pin48--51 供电

      材料型号:46-FB55FL-LG1S1G

      长度:550

      备注:该接口适用于分辨率(1920*1080)LG屏,其他厂家panel 参考选用,大部分AUO屏是此类型

      三、120Hz屏LVDS接口定义说明

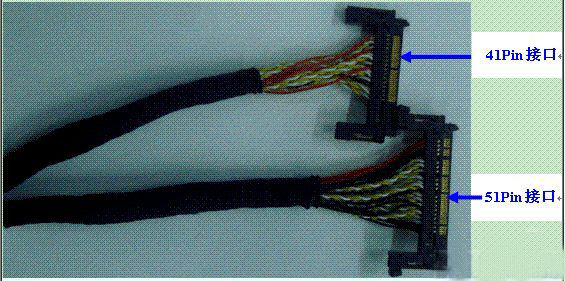

      1、120Hz屏不分尺寸大小,需配置2条LVDS连接线 1条51pin,1条41 pin,如右图;

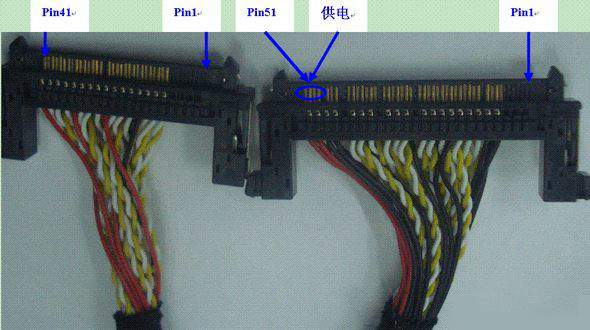

      2、120Hz屏线有两种类型G和H: G:Pin1--4 供电,主要适用于三星,CMO等其他厂 家参考使用

      H:Pin48--51供电,主要适用于LG、AUO等其他厂家参考使用

      参数:

      1920*1080 120Hz

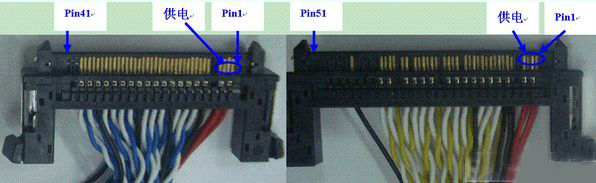

      端子:FI-R51HL FI-R41HL

      特征:LVDS Pin1--4 供电

      材料:46-FB055L-SSXS1G

      长度550

      该接口主要适用于三星,CMO等其他厂家参考使用;2根线并成一根线,

      参数:1920*1080 120Hz

      端子:FI-R51HL

      FI-R41HL

      特征:LVDS Pin48--51供电

      材料

      46-FB55FL-LG1S1G

      长度:550

      备注:该接口主要适用于LG,AUO等其他厂家可供参考使用;

      美景视专业生产高亮液晶屏11年,后期小编将不断为大家更新户外高亮屏专业知识,同大家一起进步
