液晶显示屏分为常白和常黑两种,常黑的包括LG的IPS屏、三星的SPVA屏以及台湾友达MVA屏等等,原理之前已经解释得差不多了,常白的屏就是TN屏这种常见于笔记本、家用显示器等低端产品,那为什么两类屏看上去都是黑的呢?
一是因为裸cell(不贴偏光片的panel)的透过率本身就很低(百分之十几不等),贴了偏光片以后透过率还要再打个4折。二是因为因为你没有点亮背光啊。液晶显示模组从设计上类似一个黑体,并且保证了光源只能来自背光,不然环境光下都能看出来是亮的那可是重大品质不良,QE不会通过的。

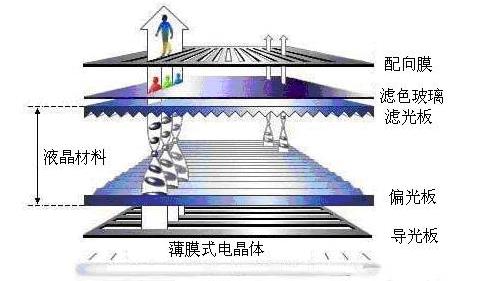

背光灯是点光源发出一种射向“四面八方”的光 通过导光板,背光变得均匀 “四面八方”的光通过偏光板,被筛选,只能“横着”穿过偏光板,而“竖着”的那些就无法穿过。 液晶材料具有旋光性,可以把“横着”的光慢慢的旋转 当旋转为90°,270°等,可以完全变“竖”,然后穿过滤光板(这种TN型液晶配相方法滤光板与偏光板成90°),其亮度为100%;而当旋转为180°,360°等,将完全无法穿过滤光板其亮度为0%;其余角度灰度在0-100%之间。
此时只有黑白之间的亮度颜色,所以每3个液晶一组,分别透过红绿蓝的滤色玻璃,形成三原色 这样一组3个液晶,3种颜色(其比例由液晶旋转的角度来决定)叠加为一种需要的颜色,这样的一组液晶,成为一个像素。通过控制电压的大小,就可以控制液晶扭转的角度,即控制了经过这个液晶所得到的亮度。
