    高亮LCD液晶屏的两种驱动方式介绍

    发布时间:2020-07-29 阅读量:

      高亮LCD液晶显示屏的驱动方式有许多种,我们常用的驱动方法有静态驱动和动态驱动,下面就由美景视科技小编为大家来介绍下这两个驱动方式的特点:

      1、静态驱动方式

      静态驱动是获得最佳显示质量的最基本的方法,它适用于笔段型驱动,这类液晶显示器件的电极结构,当多位数字组合时,各位的背电极BP是连在一起的。

      静态驱动的电路中,振荡器的脉冲信号经分频后直接施加在高亮LCD液晶屏的背电极BP上,而段电极的脉冲信号是由显示选择信号与时序脉冲通过合成产生,当某位显示像素被显示选择时,该显示像素上两电极的脉冲电压相位差1800。

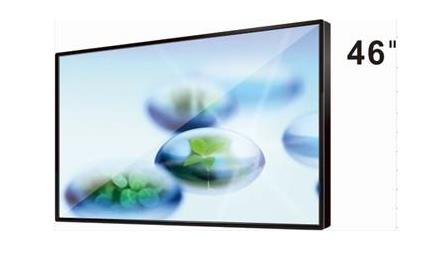

    高亮LCD液晶屏

      在显示像素上产生2V的电压脉冲序列,使LCD显示像素呈现显示特性。当某位显示像素为非显示选择时,该显示像素上两电极的脉冲电压相位相等。

      在显示像素上合成电压脉冲为0V,从而实现显示的效果,这就是静态驱动法,为了提高对比度,适当地调整脉冲的电压即可。

      2、动态驱动法方式

       当LCD液晶显示器上显示像素众多时,为了节省硬件驱动电路。在LCD显示器件电极的制作与排列上作了加工,实施了矩阵型的结构。即把水平一组显示像素的背电极都连在一起引出,称之为行电极,把纵向一组显示像素的段电极都连起来一起引出,称之为列电极。

       在LCD液晶显示器件上每一个显示像素都由其所在的列与行的位置唯一确定,在驱动方式上相应地采用了类同于CRT的光栅扫描方法。LCD液晶显示的动态驱动法是循环地给行电极施加选择脉冲,并且还同时的与所有显示数据的列电极给出相应的选择或非选择的驱动脉冲。

       实现某行所有显示像素的显示功能,这种行扫描是逐行顺序进行的循环周期很短。使得高亮LCD液晶屏上呈现出稳定的显示,人们把液晶显示扫描驱动方式称之为动态驱动方式。
