    高亮液晶屏模组LCD背光模组的特性讲解

    发布时间:2020-09-01 阅读量:

      LCD产品是一种非主动发光电子器件,本身并不具有发光特性,必须依赖背光模组中光源的发射才能获得显示性能。因此LCD的亮度要由其背光模组来决定。由此可见,背光模组的性能好坏直接影响到液晶面板的显示品质。

      背光模组包括照明光源、反射板、导光板、扩散片、增亮膜(棱镜片)及框架等。LCD采用的背光模组主要可分为侧光式背光模组和直射式背光模组两大类,背光模组光源,主要以冷阴极荧光灯和发光二极管(LED)光源为LCD的背光源。

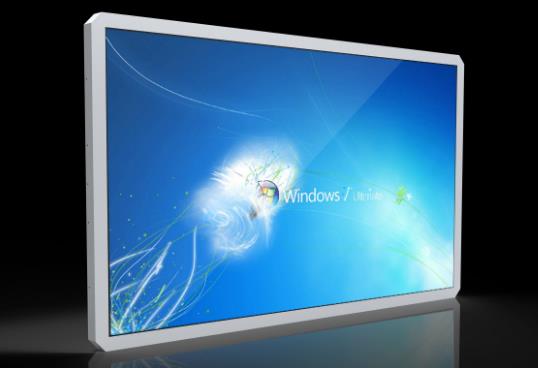

    高亮液晶屏模组

      反射板又称反射罩,主要作用是将光源发出的光线完全送入导光板,尽可能地减少无益的耗损。导光板的主要作用是将侧面光源发出的光线导向面板的正面。

      棱镜片又称增亮膜,主要作用是将各散射光线通过该膜片层的折射和全反射,集中于一定的角度再从背光源发射出去,起到屏幕增亮的显示效果。

      扩散片的主要作用是把背光模组的侧光式光线修正为均匀的面光源,以达到光学扩散的效果。扩散片有上扩散片与下扩散片之分。上扩散片,处于棱镜片与液晶组件之间,更接近于显示面板。而下扩散片处于导光板与棱镜片之间,更接近于背光源。
